课程内容目录01

第一讲：Rhino基础命令介绍

1、犀牛软件的工作界面常用命令精讲；

2、点、线、面的绘制与编辑精讲；

3、常用隐藏与显示，锁定与解锁，操作轴，图层管理，属性等命令介绍；

4、详解 patch、setpt、align、显示模式、布尔运算；

5、异形曲面建模及表皮划分研究、创建实体讲解；

软件实操：钢龙骨明框幕墙十字交叉节点模型搭建；

第二讲：Rhino 在幕墙行业的运用

1、Rhino常用基本命令点线面、图纸导入摆放、模型拉伸与切割、型材出图拍平、常用命令整合等简介；

2、犀牛表皮手动优化模型，便于以后模型在Grasshopper中批量的运用，便于协调；

3、Rhino 软件在项目上的便捷运用，对常规工作提高效率，帮助解决现场需要二维图纸不足的问题；

（以某项目单元板块创建为实例）

第三讲：Rhino+Grasshopper 数据结构深度讲解，掌握建模逻辑，生成思维

1、Grasshopper 软件插件下载安装、界面设置、电池连线等基本操作；

2、Grasshopper 数据输入及输出，简单电池案例学习应用；

3、Grasshopper 数据类型（基础类型、几何数据、其他）；案例演示（数据类型精讲）；

4、Grasshopper 数据结构（数据列表、树形数据）；案例演示（数据结构精讲）；

5、精讲Grasshopper中数据处理的两大关键列表list列表 和tree列表；

6、Grasshopper中向量和工作平面的设置与变换讲解；

第四讲：Rhino+Grasshopper 常用程序分析（单双曲面板拟合优化剖析）

1、Grasshopper 数据排序（点，线，面的排序与编号）

2、Grasshopper参数化面板扣缝面板排序及编号

3、Grasshopper 参数化如何统一方向防止铝板铝角码相互碰撞

4、Grasshopper 参数化的曲面分析（曲率、翘曲分析、单曲分析。双曲分析）

5、Grasshopper 参数化平板化（双曲转平板，单曲转平板，双曲转单曲）

6、Grasshopper 参数化多重曲面铝板批量展开，标注，编号，面积等、料单Exceal 表单

第五讲：异形幕墙工程实际应用阶段（多个异形幕墙工程项目为例参数化应用讲解）

1、通过Rhino+Grasshopper创建不同异形部位的型材。（以河南某项目采光顶为例）

2、通过Rhino+Grasshopper实现面材批量编号，提料，出图等。（以某项目不规则屋面铝板为例）

3、通过Rhino+Grasshopper创建转接间角度归并及加工图提取。（以成都某体育中心项目为例）

4、通过Rhino+Grasshopper创建双弧龙骨及加工数据提取。（以成都某体育中心项目为例）

5、通过Rhino+Grasshopper创建大型场馆端头弯弧部位龙骨。（以西安某会展中心项目为例）



课程内容目录02

--单元式的参数化生命周期

（注：本次单元式课程以长沙某项目异形单元体作为课程案例讲解）

第一章：单元式幕墙表皮处理、数据分析及方案深化

1、面板处理

2、规整排序是前置条件，保证面板的角点或边线顺序一致

3、进出错台分析

4、前后倾角分析

5、分析比较共同点寻找内在逻辑，方案实现最优化

第二章：单元式模型的参数化建模

1、模图信息化处理

2、相关参数信息的存储

3、三维放样

4、切割避位开孔

5、烘焙以及物件属性的存入

第三章：根据单元式模型下料出图

1、面材、板材尺寸参数的提取

2、面材、板材视图的拍平展开

3、型材参数化出加工图

4、线材长度的提取及下料

5、无纸化加工的实现

第四章：模型与现场的共鸣

1、利用模型进行施工模拟确保现场可行性

2、根据模型指导现场的施工安装

3、配合现场提供需要的定位点、编号图

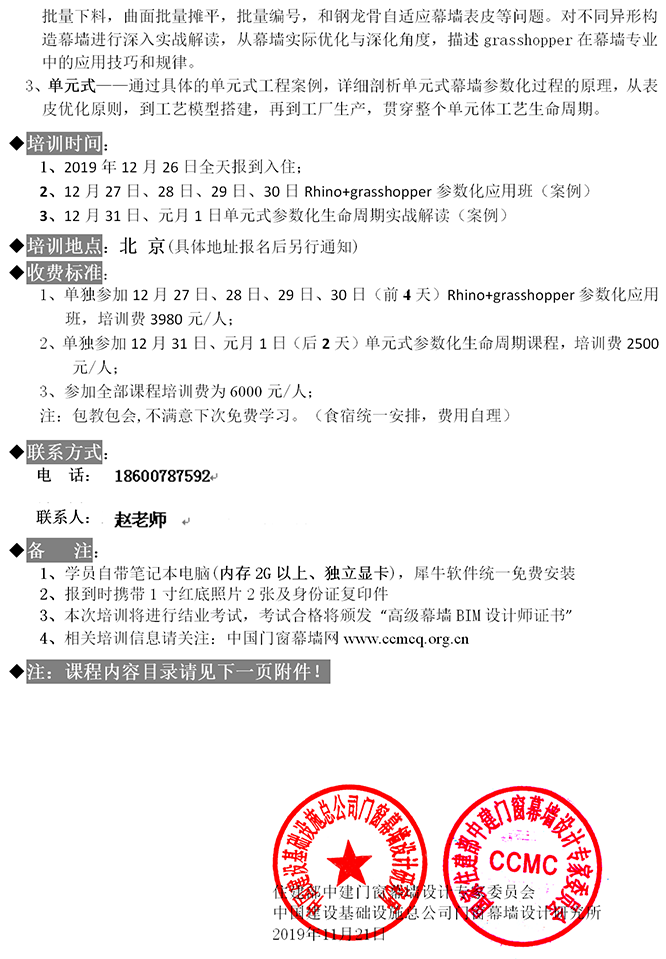

“全国建筑幕墙业BIM犀牛（Rhino）应用培训班”报名回执单

   请将电子报名表发送至：562458276@qq.com

联系人：赵老师

电  话：18600787592

报名回执表
